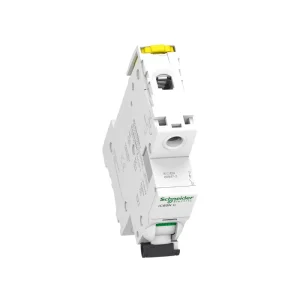

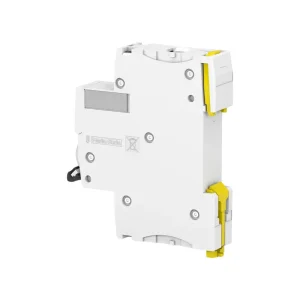

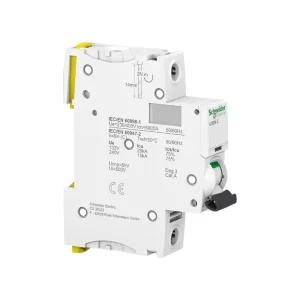

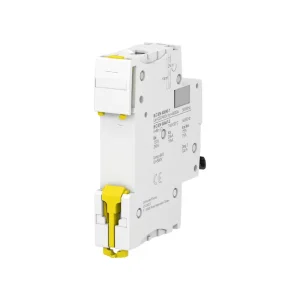

شنايدر A9F77125، مفتاح احادي القطب، 25 امبير، Acti9 iC60N، منحني C، قاطع دائرة مصغره 6000 امبير (IEC/EN 60898-1)، 10 كيلو امبير (IEC/EN 60947-2)
317 EGP
- العلامة التجارية: شنايدر
- الموديل: A9F77125
- نطاق الطاقة: Acti9
- اللون: أبيض
- الوزن (كجم): 0.215 كج
- عدد الأعمدة المحمية: 1
- [في] التيار المقدر: 25 أمبير
- الضمان: 18 شهرًا
20 الناس يشاهدون هذا المنتج الآن!
رمز المنتج:
A9F77125
التصنيف: القاطع الوسوم: Circuit Protection, Miniature Circuit Breaker (MCB), Schneider A9F77125, Schneider Electric MCB, Schneider MCB
Brand:Schneider
الوصف
الوصف
شنايدر A9F77125، مفتاح احادي القطب، 25 امبير، Acti9 iC60N، منحني C، قاطع كهرباء
قدرة فصل 6000 امبير (IEC/EN 60898-1)، 10 كيلو امبير (IEC/EN 60947-2)
شنايدر A9F77125 قاطع كهرباء هو جهاز حماية التيار الكهربائي أحادي القطب، 25A، ذو منحنى C (MCB) من مجموعة Acti9 iC60N الشهيرة.
تم تصميمه خصيصًا لحماية الدوائر الكهربائية من التيارات الزائدة، بما في ذلك الدوائر القصيرة والحمل الزائد.
تم تصميمه للشبكات AC وDC على حد سواء، فهو يجمع بين التعثر الحراري المغناطيسي المتقدم مع قدرة عالية على القطع في تصميم مضغوط.
تقنية وحدة فصل قاطع كهرباء A9F77125 من شنايدر
تم تصميم A9F77125 قاطع كهرباء شنايدر بوحدة رحلة حرارية مغناطيسية، والتي تجمع بين إجراءين وقائيين:
الحماية الحرارية من الأحمال الزائدة (ارتفاع بطيء في التيار)
الحماية المغناطيسية للدوائر القصيرة (الارتفاعات المفاجئة)
لماذا يُعد منحنى C مهمًا؟
يعد منحنى C مثاليًا للدوائر العامة ذات التيارات الاندفاعية المعتدلة، وبالتالي يوفر تعثرًا عند 8x In ± 20%، مما يضمن السلامة دون تعثرات خاطئة.
مفتاح شنايدر 25 امبير – ميزات السلامة والموثوقية
الامتثال الكامل للعزل
جهاز حماية التيار الكهربائي مناسبة للعزل وفقًا لمعايير IEC/EN 60898-1 و60947-2، وبالتالي ضمان أقصى قدر من أمان الانفصال أثناء الصيانة.
أنظمة VisiSafe وVisitrip
يوفر VisiSafe مؤشرًا مرئيًا واضحًا عند فصل الدوائر بالكامل.
توفر Visitrip اكتشافًا سريعًا للدوائر المعيبة، مما يقلل من وقت التوقف.
فئة الاستخدام أ
مُصمم مفتاح اتوماتيك شنايدر احادي للفصل السريع دون تأخير زمني في ظل ظروف الدائرة القصيرة.
المؤشرات والضوابط
يضمن مؤشر الرحلة الواضح تشخيصًا سريعًا للأخطاء، كما يوفر مفتاح التبديل اليدوي تحكمًا بديهيًا.
تسمح الإشارات المحلية بالتعرف الفوري على حالة القاطع.
تفاصيل النطاق والسلسلة
سلسلة Acti9 – عصر جديد من الأمان
تعمل سلسلة Acti9 من شنايدرعلى إعادة تعريف الحماية مع التركيز الشديد على السلامة والكفاءة والاتصال.
تشتهر السلسلة بتقديم مؤشرات مرئية، والتعرف السريع على الأخطاء، والتوافق مع أنظمة إدارة الطاقة الذكية.
Acti9 iC60N – تألق مدمج
توفر مجموعة iC60N حماية دقيقة باستخدام وحدات الرحلة الحرارية المغناطيسية.
تم تصميمه مع وضع المهندسين في الاعتبار، فهو يدعم التشخيص السريع والتركيب المرن والوحدات المساعدة لتحسين الوظائف.
جهاز حماية التيار الكهربائي صغير الحجم وعالي الأداء
بأبعاد 85 مم ارتفاعًا و18 مم عرضًا و78.5 مم عمقًا، فإن قواطع الدائرة الكهربائية من شنايدر هذه عبارة عن قوة مدمجة.
يتناسب بشكل مريح مع أي نظام سكة DIN، مما يحافظ على مساحة اللوحة القيمة مع الحفاظ على الأداء.
عرض المزيد من قواطع الدائرة
معلومات إضافية
معلومات إضافية
Brand |
Schneider |
---|---|
Part Number |
A9F77125 |
Poles description |
1P |
[In] rated current |
25 A |
Network type |
AC |
Trip unit technology |
Thermal-magnetic |
Breaking capacity |
6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
Utilisation category |
Category A conforming to EN 60947-2 |
Standards |
EN 60898-1 |
Network frequency |
50/60 Hz |
9 mm pitches |
2 |
Height |
85 mm |
Width |
18 mm |
Depth |
78.5 mm |
weight |
0.215 kg |
IP degree of protection |
IP20 conforming to IEC 60529 |
Pollution degree |
3 conforming to EN 60947-2 |
Overvoltage category |
IV |
Warranty |
18 months |
